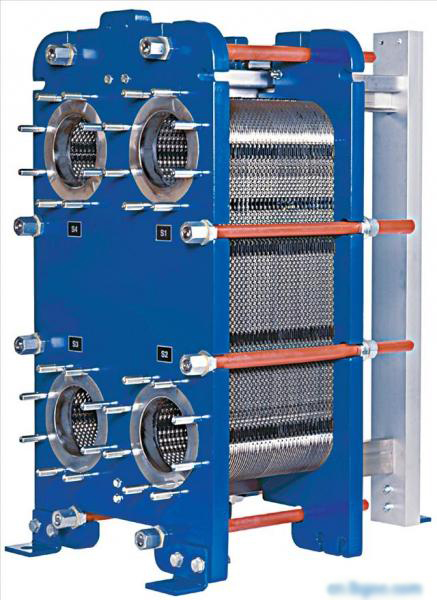

设备名称：PHE板式换热器
               （Heat exchanger）
型 号：A055

APV板式换热器

型号：A055

技术参数

最大换热面积         380 m³

口径                     150mm

最大流量               500 m³/h

最大工作压力         3MPa

最大设计压力         3MPa

最大试验压力         3.75MPa

最大外形尺寸         2490*720*1665mm

产品特点

1、传热系数高，节约冷水量，可通过减少传热面积来降低投资成本.

2、液体滞留量低，减少操作成本；高达97%热回收率.

3、占地面积小，检修、维护方便，不需要复杂的维护程序，如X射线、超声波及其他非破坏性检测手段等.

4、无移动部件，将震动减少到最小，确保可靠的操作.

5、端差小，满足端差等于1℃等恶劣的换热条件.

技术优势

1.APV板式换热器板片的悬挂处采用“燕尾”型设计，避免板片由于自重及挤压变型。

2. APV板式换热器板片采用相互锁定功能，能够起到相互固定的作用。

3. APV板式换热器板片的四边有“蜂窝状”设计，能使用户容易辨认板片的安装正确性。

4. APV板式换热器密封垫片采用卡式免胶粘型，能够大大节省将来的维修时间（更换垫片时间节省1/4）。

5. APV板式换热器密封垫片设计为“梯形状”，能够增强垫片的使用寿命。

6. APV 板式换热器板片上均匀分布有复杂的纹路，整个板片分为多个部分，每个部分纹路均有不同的角度，并且在相重叠接触的整个板片上形成多变的流道，板片的纹路设计均经过计算机仿真及模拟实际运行实验，确保高效的换热效率。

7.由于板片纹路的影响，流道内形成明显的紊流，水在板片表面不易形成水垢，即使出现结垢也非常容易被水流冲掉。
